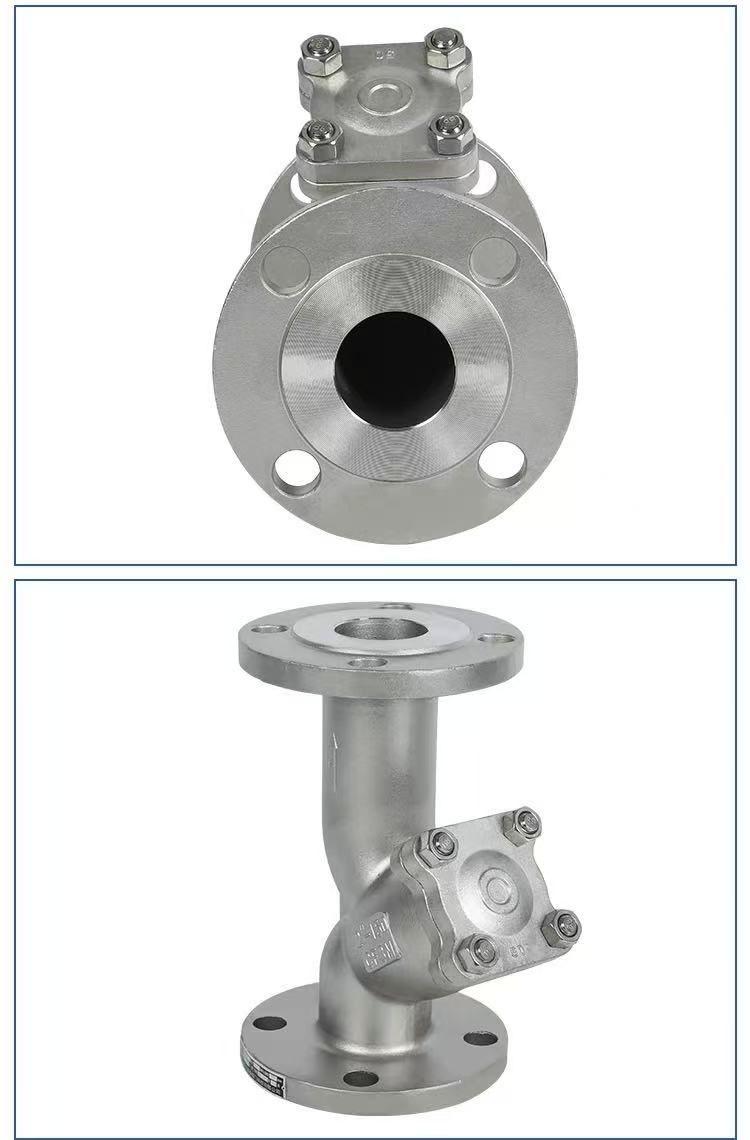

ამერიკული სტანდარტული Flange Y- ტიპის ფილტრი

მუშაობის პრინციპი

შენჩის ქარხნის ინტეგრირებული American Standard Flange Y- ტიპის ფილტრი მუშაობს ფილტრის ეკრანის ჩაჭრის პრინციპზე. საშუალო შემოდის კორპუსში შესასვლელი ბოლოდან და მიედინება ფილტრის ეკრანზე Y- ფორმის სტრუქტურის შიგნით. მყარი მინარევები იბლოკება ფილტრის ეკრანის შიგნით, ხოლო სუფთა საშუალო გადის და გამოდის გამოსასვლელიდან. ფილტრის ეკრანის მთლიანი ფართობი 3-4-ჯერ აღემატება მილის განივი კვეთის ფართობს, რის შედეგადაც დაბალი წინააღმდეგობა და სწრაფი დინებაა. დრენაჟისთვის გახსენით ქვედა შტეფსელი ან ამოიღეთ ფარნის საფარი, ამოიღეთ ფილტრის ეკრანი, გაასუფთავეთ და შემდეგ დააინსტალირეთ. ძირითადი კორპუსი დამზადებულია WCB, SUS304 (CF8) ან SUS316L (CF3M) მასალებისგან, ინტეგრირებული ჩამოსხმის პროცესის გამოყენებით, რის შედეგადაც არის უწყვეტი კორპუსი და საიმედო წნევის წინააღმდეგობა. შენჩის პროდუქტები შესაფერისია მილსადენებში მინარევების ფილტრაციისთვის, რომლებიც გამოიყენება ნავთობის, ქიმიურ და წყლის გამწმენდ მრეწველობაში.

პროდუქტის პარამეტრები

პროდუქტის დასახელება: American Standard Flange Y- ტიპის ფილტრი	სპეციფიკაციები: (1/8"-4") DN6-DN100სპეციფიკაციები: (1/8"-4") DN6-DN100
ნომინალური წნევა: PN16	კორპუსის მასალა: WCB, SUS304 (CF8), SUS316L (CF3M)
სტანდარტები: ANSI, BS, DIN, ISO, JIS	მოქმედი ტემპერატურა: -20℃ ~ +150℃ (ნორმალური), +350℃ მდე (მაღალი ტემპერატურის ტიპი), -196℃ ქვემოთ (დაბალი ტემპერატურის ტიპი)
შიდა ლითონის მასალა: WCB, SUS304 (CF8), SUS316L (CF3M)	საშუალო ტემპერატურა: მაღალი ტემპერატურა, დაბალი ტემპერატურა, საშუალო ტემპერატურა, ნორმალური ტემპერატურა
ოპერაციის მეთოდი: სახელმძღვანელო	ბეჭდები: EPDM, PPL
შეერთების მეთოდი: ფლანგური კავშირი	პროგრამები: წყალი, ჰაერი, გაზი, ზეთი, სითხეები და ა.შ.
წარმოშობა: ჩინეთი	ნიმუში: ნიმუშები ხელმისაწვდომია

ინსტალაციის ძირითადი პუნქტები

მიმართულების დადასტურება, ფლანგების გასწორება და გამკაცრება და მილსადენის მხარდაჭერა და დაცვა.

Shenchi American Standard Flange Y- ტიპის ფილტრების დაყენებისას ყურადღება მიაქციეთ სამ ძირითად პუნქტს: პირველი, დაადასტურეთ ნაკადის მიმართულება. სარქვლის სხეულზე ისარი უნდა იყოს გასწორებული საშუალო დინების მიმართულებასთან, ხოლო ფილტრის ეკრანი უნდა იყოს დაყენებული ქვევითკენ, რათა ხელი შეუწყოს მინარევების დალექვას. მეორე, უზრუნველყოს ფლანგების გასწორება და გამკაცრება. ფლანგების პირები უნდა იყოს პარალელური და კონცენტრირებული, შუასადებები ორიენტირებული, ხოლო ჭანჭიკები დიაგონალზე ეტაპობრივად გამკაცრებული უნდა იყოს, რათა თავიდან იქნას აცილებული გარსის დეფორმაცია. მესამე, უზრუნველყოს მილსადენის მხარდაჭერა და წინასწარი ფილტრის დაცვა. ფილტრი არ უნდა გაუძლოს მილსადენის წონას; მილსადენი უნდა გაიწმინდოს ინსტალაციამდე დიდი ნაწილაკების მოსაშორებლად. Shenchi გთავაზობთ დეტალურ ინსტალაციის ინსტრუქციებს, მხარს უჭერს ODM/OEM პერსონალიზაციას და ფილტრის ბადის ზომა შეიძლება დარეგულირდეს საჭიროებისამებრ, ფილტრის გრძელვადიანი სტაბილური მუშაობის უზრუნველსაყოფად.

ეფექტურად გაფილტრული ნივთიერებები

Shenchi ASME სტანდარტული ფლანგური Y- ტიპის ფილტრები ძირითადად ფილტრავს მყარ შეჩერებულ ნივთიერებებს მილსადენის მედიაში. ეს მოიცავს: შედუღების წიდას, რკინის ნარჩენებს და ჟანგის ნარჩენებს მილსადენის შედუღებიდან; ქვიშა, ნიადაგი, კანაფის ბოჭკოები და სამშენებლო ნარჩენები; ნაწილაკები, კრისტალები და ნალექები, რომლებსაც თავად მედია ატარებს; მილსადენის დაძველებული და აქერცლილი შიდა კედლიდან ჟანგის ქერცლი და ქერცლის ფრაგმენტები; და ლითონის ნამსხვრევები და სხვა მინარევები საპოხი ზეთში. ფილტრაციის სიზუსტის შერჩევა შესაძლებელია 50-300 mesh-დან, რაც დამოკიდებულია მედიის საჭირო სისუფთავეზე. დამზადებულია ჩინეთში, ASME სტანდარტული ფლანგის Y- ტიპის ფილტრები დამზადებულია WCB, SUS304 და SUS316L მასალებისგან, გვთავაზობს კოროზიის წინააღმდეგობას და ადაპტირებას სხვადასხვა მედიისთვის.

ნივთიერებები, რომლებიც არ არის შესაფერისი ფილტრაციისთვის

Shenchi ASME B flange Y- ტიპის ფილტრები არ არის შესაფერისი შემდეგი ნივთიერებების გასაფილტრად: ქიმიკატები გახსნილი გარემოში (როგორიცაა მარილწყალში მარილები, მჟავები და ტუტეები ხსნარებში); ზეთი-წყლის ემულსიები; ბლანტი პასტები ან კოლოიდები; ბოჭკოვანი რბილი მინარევები (რომლებიც შეიძლება შეაღწიონ ან შემოიხვიონ ფილტრის ეკრანზე); და აირისებრი დამაბინძურებლები აირისებრ გარემოში. ამ მედიისთვის სხვა ტიპის ფილტრები უნდა იყოს არჩეული. ASME B flange Y- ტიპის ფილტრების გაყიდვისას, Shenchi დაადასტურებს მედიის მახასიათებლებს მომხმარებელთან, რათა თავიდან აიცილოს არასწორი შერჩევა. ASME B flange Y- ტიპის ფილტრები ფასების სიით შეიცავს დეტალურ შერჩევის სახელმძღვანელო მითითებებს.
