L-Type Pagoda Water Pipe Connector

პროდუქტის ტიპები

როგორც L-Type Pagoda წყლის მილების კონექტორების პროფესიონალი ჩინური მწარმოებელი, Shenchi გთავაზობთ პროდუქტის ორ ძირითად ტიპს:

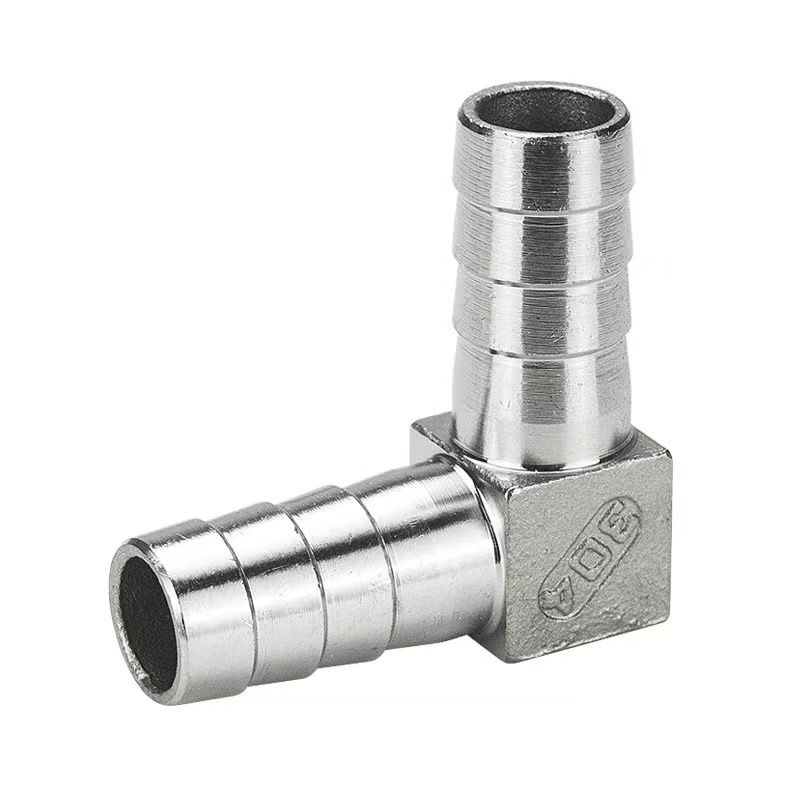

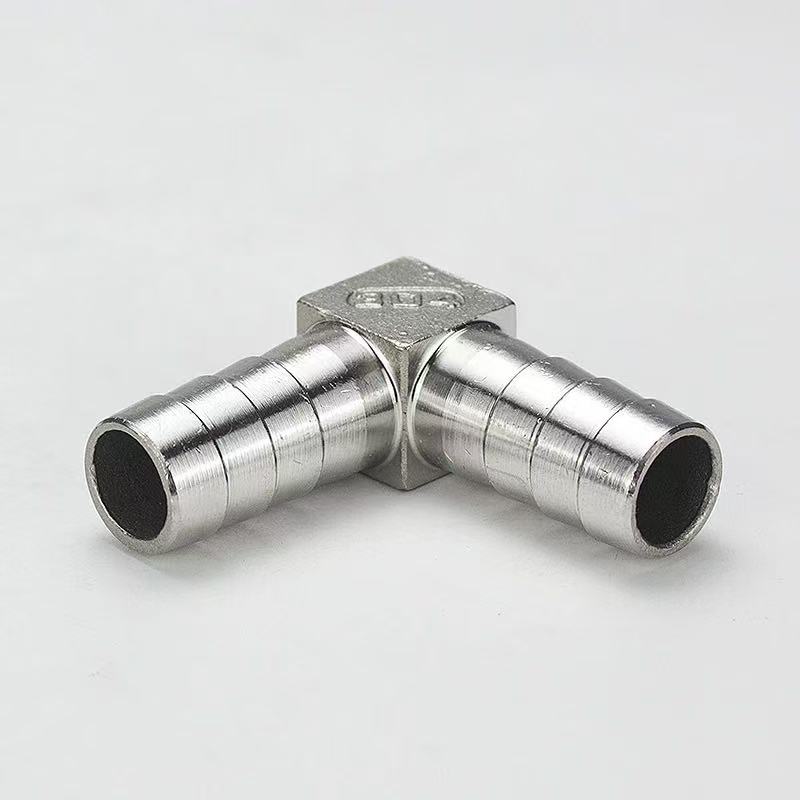

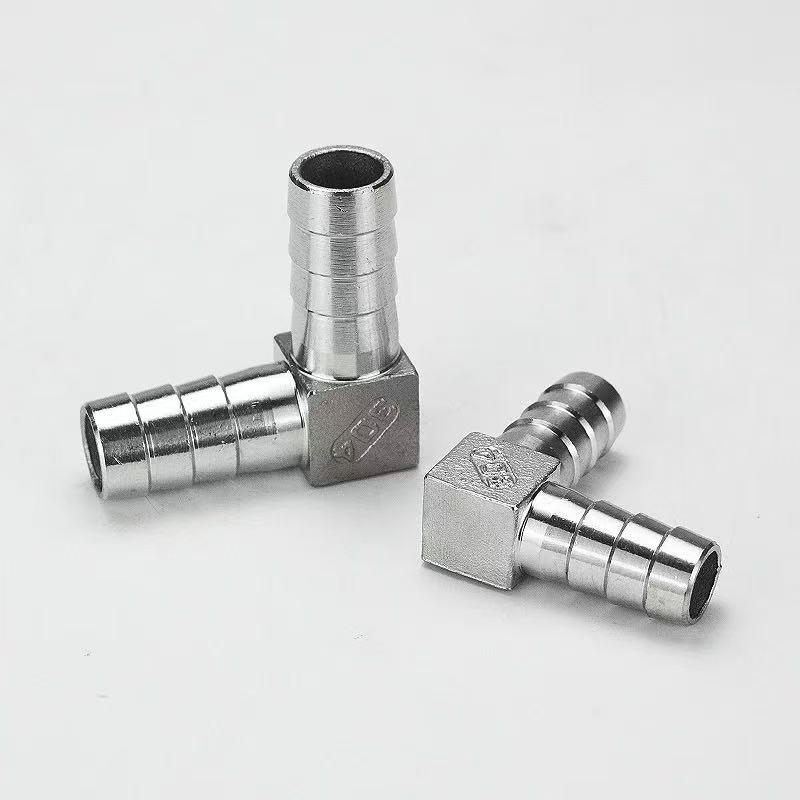

L-Type Pagoda Water Pipe Connector: ორივე ბოლოში არის ეკლიანი პაგოდის სტრუქტურა, რომელიც შექმნილია 90 გრადუსიანი მიმართულების კავშირის შესაქმნელად ორ მოქნილ შლანგს შორის.

L-ტიპის მამრობითი ხრახნიანი პაგოდის კონექტორი: ერთ ბოლოში არის ეკლიანი პაგოდის სტრუქტურა მოქნილი შლანგთან დასაკავშირებლად, ხოლო მეორე ბოლოში არის გარე (მამრობითი) ძაფები, რომლებიც შექმნილია შლანგსა და აღჭურვილობას შორის 90 გრადუსიანი მიმართულების კავშირის შესაქმნელად შიდა (ქალი) ხრახნიანი პორტით.

ორივე ტიპს აქვს 90 გრადუსიანი დახრილი დიზაინი ეკლიანი პაგოდის ბოლოების იდენტური სპეციფიკაციებით. ისინი ხელმისაწვდომია მასალების არჩევანით: 304 უჟანგავი ფოლადი, 316 ლ უჟანგავი ფოლადი ან სპილენძი. მთავარი განსხვავება მდგომარეობს შეერთების მეთოდში: პირველი ხელს უწყობს შლანგ-შლანგთან პირდაპირ კავშირს, ხოლო მეორე ხელს უწყობს გარდამავალ კავშირს შლანგსა და აღჭურვილობას შორის, რითაც გთავაზობთ მოქნილ შერჩევის ვარიანტებს სხვადასხვა ინსტალაციის სცენარებისთვის.

რა განსხვავებაა L-Type Pagoda წყლის მილის კონექტორსა და L-Type მამრობითი ხრახნიანი პაგოდის კონექტორს შორის?

ძირითადი განსხვავება: Shenchi L-Type Pagoda Water Pipe Connector-ს აქვს ორმაგიანი ინტერფეისი (ორივე ბოლო არის ეკლიანი პაგოდის თავები, რომლებიც შექმნილია უშუალოდ მოქნილ შლანგებთან დასაკავშირებლად). L-ტიპის მამრობითი ხრახნიანი პაგოდა კონექტორს აქვს გარე ძაფი ერთ ბოლოზე და ეკლიანი პაგოდა მეორეზე, შექმნილია მოქნილი შლანგი ხისტი მილთან ან სარქვლის სხეულთან შიდა ძაფებით დასაკავშირებლად. შენჩი’მაღალი ხარისხის L-Type Pagoda წყლის მილების კონექტორები დამზადებულია სპილენძის ან 304/316L უჟანგავი ფოლადისგან; მათი 90 გრადუსიანი მართკუთხა სტრუქტურა იდეალურია მილსადენების გადამისამართებისთვის. ორმაგიანი დიზაინი უზრუნველყოფს მჭიდრო, უსაფრთხო დაჭერას—განსაკუთრებით მაშინ, როდესაც დაწყვილებულია შლანგის დამჭერებით—ჩამოშლისა და გაჟონვის თავიდან ასაცილებლად. ეს ფიტინგები აძლევენ შესანიშნავი წინააღმდეგობას წნევის, კოროზიის და დაბერების მიმართ. 316L უჟანგავი ფოლადის ვარიანტი სპეციალურად შეეფერება მაღალ კოროზიულ გარემოს, როგორიცაა ზღვის წყალი ან ქიმიური დამუშავება. მარტივი ინსტალაცია, ეს ფიტინგები იდეალურია დაბალი წნევის შლანგის შეერთებისთვის სანტექნიკაში, პნევმატურ სისტემებში და სამრეწველო სითხეებში, რაც გთავაზობთ განსაკუთრებულ სტაბილურობას და გამძლეობას.

პროდუქტის სპეციფიკაციები

ინსტალაციის ინსტრუქციები

Shenchi ბრენდის L-Type Pagoda Water Pipe Connector, დამზადებული ეროვნული სტანდარტებით, მარტივი ინსტალაციაა. ქვემოთ მოყვანილი ნაბიჯების შესრულება უზრუნველყოფს საიმედო კავშირს:

ნაბიჯი 1: შლანგის ჭრა

გამოიყენეთ სპეციალიზებული შლანგის საჭრელი შლანგის ბოლო კვადრატულად და ბრტყლად მოსაჭრელად, რათა თავიდან აიცილოთ კუთხიანი ჭრილობები ან ჭუჭყიანი, რათა უზრუნველყოთ სრულყოფილად მორგება პაგოდის ღეროებთან. წნული ან გამაგრებული შლანგებისთვის რეკომენდებულია ცხელი ჭრის მეთოდის გამოყენება კიდეების დალუქვისა და გაფუჭების თავიდან ასაცილებლად.

ნაბიჯი 2: პაგოდას ბოლო კავშირი

ჩადეთ შლანგი ვერტიკალურად პაგოდის ბოლოზე, სანამ შლანგის პირი არ დაუკავშირდება პაგოდის ფიტინგის ფუძეს. პაგოდის წვეროებს აქვს საფეხურიანი დიზაინი, რომელიც ქმნის მრავალჯერადი დალუქვის რგოლს შლანგის ჩასმის შემდეგ. მაღალი წნევის გამოყენებისთვის, დაამყარეთ კავშირი უჟანგავი ფოლადის შლანგის სამაგრის ან ზამბარის სამაგრის გამოყენებით; დამჭერი უნდა იყოს განლაგებული მეორე და მესამე პაგოდის ბარებს შორის.

ნაბიჯი 3: ხრახნიანი ბოლო კავშირი

შეარჩიეთ ხრახნიანი ბოლოსთვის შესაბამისი დალუქვის მეთოდი მისი სპეციფიკაციების მიხედვით: G-ძაფები (პარალელური მილის ძაფები) დალუქვისთვის საჭიროებს რეზინის ან სპილენძის შუასადებს; NPT ან R-ძაფები (მილის შეკუმშული ძაფები) მოითხოვს 3-5 შემობრუნებას PTFE ძაფის დალუქვის ლენტის შეფუთვამდე გამკაცრებამდე. დაჭიმვისას გამოიყენეთ გასაღები ფიტინგის ექვსკუთხა სხეულზე, რათა არ მოხდეს ბრუნვის გადაცემა შლანგის შეერთების წერტილში.

ნაბიჯი 4: წნევის ტესტირება

ინსტალაციის დასრულების შემდეგ ჩაატარეთ სტატიკური წნევის ტესტი 1,5-ჯერ მეტი სისტემის სამუშაო წნევაზე. თუ 3 წუთის განმავლობაში ამ წნევის შენარჩუნების შემდეგ არ შეინიშნება გაჟონვა, ასამბლეა მზად არის გამოსაყენებლად. ამ სერიის შესაბამისი L-Type მამრობითი ხრახნიანი პაგოდა კონექტორის ინსტალაციის პროცედურა იდენტურია - განსხვავდება მხოლოდ ძაფის ტიპში - რაც საშუალებას იძლევა მოქნილი შერჩევა, რომელიც ეფუძნება ინტერფეისის სპეციფიკურ მოთხოვნებს.

განაცხადის ველები

1. წყლის გამწმენდი მოწყობილობა

L-Type Pagoda Water Pipe Connector განკუთვნილია 90 გრადუსიანი მიმართულების შეერთებისთვის PE და PU მილებს შორის წყლის გამწმენდებში, წყლის დამარბილებლებში და RO (უკუ ოსმოსის) სისტემებში. როდესაც დამზადებულია 316 ლ უჟანგავი ფოლადისგან, ის აკმაყოფილებს სასურსათო სანიტარიულ მოთხოვნებს. დამატებითი L-Type მამრობითი ხრახნიანი პაგოდა კონექტორი იმავე სერიის ფარგლებში ხელმისაწვდომია აპლიკაციებისთვის, სადაც აღჭურვილობის ინტერფეისი აღჭურვილია შიდა (ქალი) ძაფით.

2. პნევმატური ავტომატიზაციის სისტემები

გამოიყენება პნევმატური მილების მარშრუტისთვის ჰაერის კომპრესორებში, პნევმატური სარქვლის მანიფოლდებში და ავტომატური შეკრების ხაზებში. მისი L- ფორმის სტრუქტურა ინახავს შიდა აღჭურვილობის სივრცეს, ხოლო სწრაფი დაკავშირების კოლეტებთან თავსებადობა ხელს უწყობს სწრაფ შეკრებას, დაშლას და შენარჩუნებას.

3. სანიტარული მოწყობილობები და საყოფაცხოვრებო ტექნიკა

აკავშირებს წყლის შესასვლელ შლანგებს ჭკვიანი ტუალეტებისთვის, ჭურჭლის სარეცხი მანქანებისთვის, სარეცხი მანქანებისთვის და მსგავსი მოწყობილობებისთვის. სპილენძისგან აგებული L-Type Pagoda Water Pipe Connector გთავაზობთ შესანიშნავი თბოგამტარობას, რაც მას შესაფერისია ცხელი წყლის ხაზებისთვის. L-Type მამრობითი ხრახნიანი პაგოდა კონექტორი შექმნილია იმპორტირებულ აღჭურვილობაში არსებული ინტერფეისის სტანდარტების უფრო ფართო სპექტრისთვის.

4. სამრეწველო გაგრილებისა და შეზეთვის სისტემები

გამოიყენება ჩარხების გაგრილების ხაზებში და ჰიდრავლიკური შეზეთვის სისტემებში. უჟანგავი ფოლადის კონსტრუქცია უზრუნველყოფს უმაღლესი კოროზიის წინააღმდეგობას, რაც უზრუნველყოფს საიმედო მუშაობას მომთხოვნ გარემოში, რომელშიც შედის ზეთის ნისლი, საჭრელი სითხეები და მსგავსი რთული სამუშაო პირობები.
