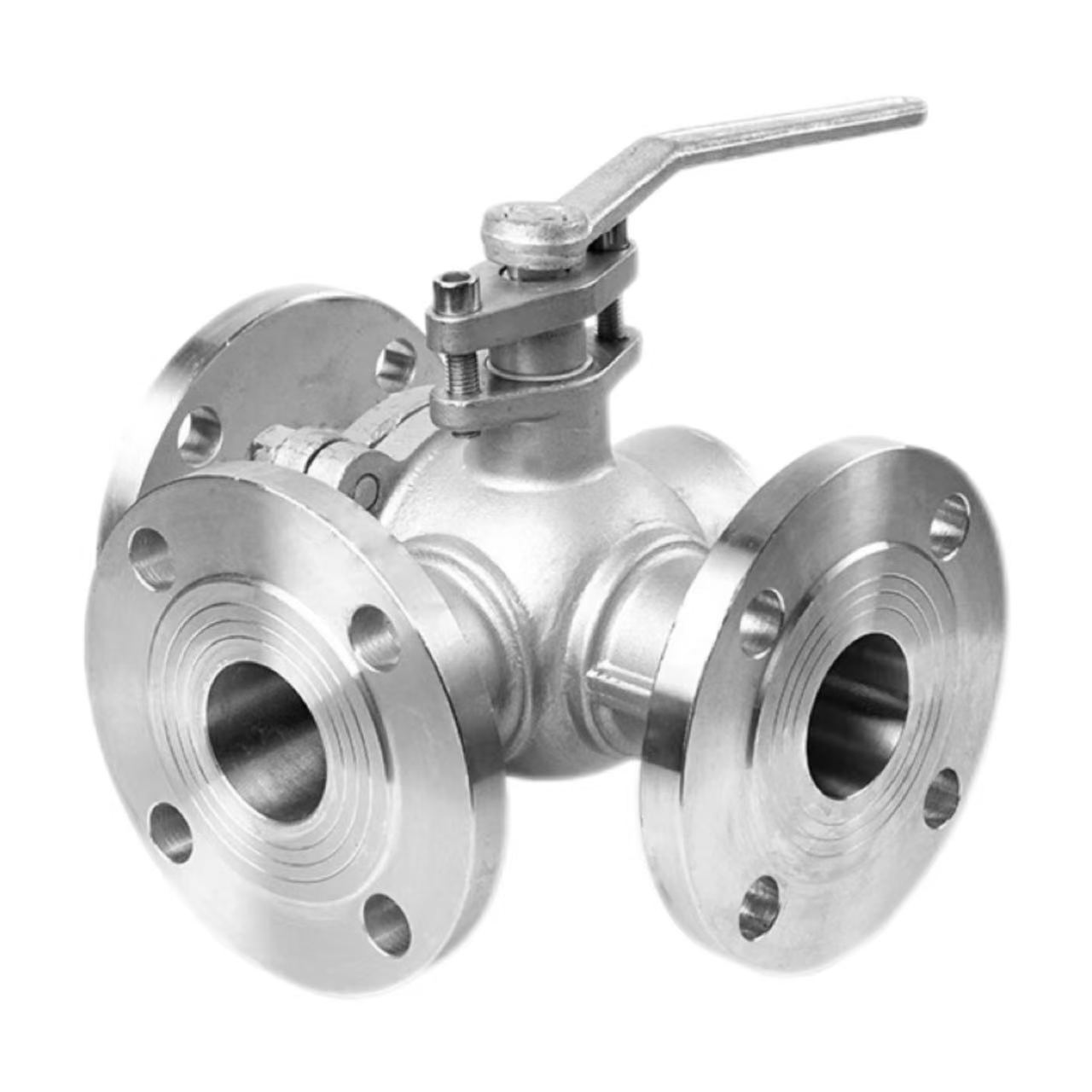

სამმხრივი ფლანგური ბურთის სარქველი

მუშაობის პრინციპი

შენჩის ქარხნის კოროზიისადმი მდგრადი სამმხრივი ფლანგური ბურთულიანი სარქველის მუშაობის პრინციპი დაფუძნებულია ბურთულაში ჩაჭრილ L- ფორმის ან T- ფორმის არხებზე. ბურთი მოთავსებულია სარქვლის სხეულის ცენტრში და ბრუნავს სახელურით. როდესაც ბურთი ბრუნავს, არხები ემთხვევა ან გადადის სხვადასხვა სარქვლის პორტებთან, რაც აცნობიერებს საშუალო ნაკადის მიმართულების გადართვას, შერწყმას ან გაყოფას.

L- ფორმის ბურთი:

 90°-ით როტაცია საშუალებას აძლევს საშუალებას გადავიდეს შემსვლელიდან ნებისმიერ გამოსასვლელზე, რომელიც შესაფერისია ერთი შესასვლელით და ორი გასასვლელით ან ორი შესასვლელით და ერთი გამოსასვლელით სცენარების შებრუნებისთვის, როგორიცაა სითხის მონაცვლეობით მიწოდება ორ რეაქტორზე.

T- ფორმის ბურთი:

180°-ით როტაცია საშუალებას აძლევს სამივე პორტის ერთდროულად დაკავშირებას ან ნებისმიერი ორი პორტის ურთიერთდაკავშირებას, შესაფერისია ორი მედიის შერევისთვის და შემდეგ გამომავალი (შერწყმის) ან ერთი მედიის ორ გამოსავალზე (გაყოფა), როგორიცაა კონდიცირების ცხელი და ცივი წყლის შერევის სისტემები.

პროდუქტის პარამეტრები:

პროდუქტის დასახელება: სამმხრივი ფლანგირებული ბურთიანი სარქველი	სპეციფიკაციები: (1/8"-4") DN6-DN100
ნომინალური წნევა: PN16	კორპუსის მასალა: WCB, SUS304 (CF8), SUS316L (CF3M)
სტანდარტები: ANSI, BS, DIN, ISO, JIS	მოქმედი ტემპერატურა: -20℃ ~ +150℃ (სტანდარტული), +350℃ მდე (მაღალი ტემპერატურა), -196℃ (დაბალი ტემპერატურა)
შიდა ლითონის მასალა: WCB, SUS304 (CF8), SUS316L (CF3M)	საშუალო ტემპერატურა: მაღალი ტემპერატურა, დაბალი ტემპერატურა, საშუალო ტემპერატურა, ნორმალური ტემპერატურა
ოპერაციის მეთოდი: სახელმძღვანელო	ბეჭდები: EPDM, PPL
შეერთების მეთოდი: ფლანგური კავშირი	პროგრამები: წყალი, ჰაერი, გაზი, ზეთი, სითხეები და ა.შ.
წარმოშობა: ჩინეთი	ნიმუში: ნიმუშები ხელმისაწვდომია

ფლანგური კავშირის უპირატესობები:

Shenchi 3-გზის ფლანგიანი ბურთიანი სარქველები იყენებენ ფლანგური კავშირებს. ხრახნიან კავშირებთან შედარებით, ფლანგური კავშირები გვთავაზობენ წნევის უფრო მაღალ წინააღმდეგობას; PN16 რეიტინგს შეუძლია სტაბილურად გაუძლოს 1.6MPa წნევას. დაშლა მოსახერხებელია, რაც ხელს უწყობს მილსადენის რეგულარულ შემოწმებას და შენარჩუნებას. უზრუნველყოფილია საიმედო დალუქვა; ფლანგის შუასადენი და ჭანჭიკები ერთად მუშაობენ გაჟონვის რისკის აღმოსაფხვრელად. ვარგისია დიდი დიამეტრის მილსადენებისთვის; DN50-ზე მეტი დიამეტრისთვის, სადაც ხრახნიანი კავშირები რთულია, ფლანგები სტანდარტული არჩევანია. Shenchi, ჩინური სამმხრივი ფლანგიანი ბურთულიანი სარქველების მწარმოებელი, გთავაზობთ მილტუჩებს, რომლებიც შეესაბამება ANSI, BS, DIN და JIS სტანდარტებს და აკმაყოფილებს გლობალური მომხმარებლების საჭიროებებს.

ინსტალაციის საკვანძო წერტილი 1: ფლანგების გასწორება

ფლანგების გასწორება შენჩის სამმხრივი ფლანგური ბურთულიანი სარქველის დაყენებისას, ფლანგების პირები უნდა იყოს გასწორებული. ორი ფლანგები უნდა იყოს პარალელური და კონცენტრული, გადახრით არ უნდა აღემატებოდეს ფარნის შუასადებების დასაშვებ დიაპაზონს. ჭანჭიკის გასწორების იძულება გამოიწვევს სარქვლის სხეულის დეფორმაციას, რაც გავლენას მოახდენს ბურთის ბრუნვაზე და დალუქვის მუშაობაზე. გასწორების შემდეგ, შუასადებები უნდა განთავსდეს ცენტრში და არ უნდა იყოს გადახრილი. დაბალფასიანი სამმხრივი ფლანგური ბურთულიანი სარქველი არ უტოლდება დაბალ ხარისხს; Shenchi პროდუქცია გთავაზობთ მაღალ სიზუსტეს და მარტივ ინსტალაციას. კოროზიისადმი მდგრადი სამმხრივი ფლანგური ბურთულა სარქველებს აქვთ ფლანგების ზედაპირის დასრულება, რომელიც აკმაყოფილებს სტანდარტებს, რაც უზრუნველყოფს უფრო საიმედო დალუქვას.

ინსტალაციის წერტილი მეორე: ჭანჭიკის გამკაცრება

ფლანგების ჭანჭიკები უნდა იყოს გამკაცრებული დიაგონალზე ეტაპობრივად. მიმართეთ ბრუნვის სიჩქარეს თანდათან 2-3 ეტაპად, 180° დიაგონალური თანმიმდევრობით. არ მოიმკაცოთ ერთ მხარეს ერთდროულად, წინააღმდეგ შემთხვევაში არათანაბარი ზეწოლა შუასადაზე შექმნის გაჟონვის არხებს. ჭანჭიკის ბრუნი უნდა აკმაყოფილებდეს სტანდარტულ მნიშვნელობებს; ზედმეტად დაჭიმვა აზიანებს ფლანგს ან ჭანჭიკებს, ხოლო ნაკლებმოჭიმვა გამოიწვევს არასაკმარის დალუქვას. Shenchi 3-way flange ბურთიანი სარქვლის ქარხანა გთავაზობთ ბრუნვის რეკომენდებულ ცხრილს ინსტალატორებისთვის. ეს სამონტაჟო წერტილები გადამწყვეტია სარქვლის გრძელვადიანი გაჟონვის გარეშე მუშაობის უზრუნველსაყოფად; გთხოვთ მკაცრად დაიცვან სპეციფიკაციები.

ინსტალაციის წერტილი 3: მილსადენის მხარდაჭერა და გაწმენდა

ინსტალაციის დაწყებამდე მილსადენის შიდა ნაწილი უნდა გაიწმინდოს შედუღების წიდის, რკინის ნარჩენების, ქვიშის და სხვა მინარევების მოსაშორებლად. სარქვლის ღრუში შემავალმა უცხო ობიექტებმა შეიძლება დაკაწრონ ბურთი ან ლუქები, რაც გამოიწვევს გაჟონვას. მილსადენი დამოუკიდებლად უნდა იყოს მხარდაჭერილი; სარქველი არ უნდა გაუძლოს მილსადენის წონას. დიდი დიამეტრის ფლანგის ბურთიანი სარქველები მძიმეა; მილსადენის ჩაძირვამ შეიძლება გამოიყვანოს ფლანგა ცენტრიდან და დააზიანოს ბეჭედი. კოროზიისადმი მდგრადი ფლანგის ბურთიანი სარქველები დამზადებულია WCB, SUS304, ან SUS316L მასალებისგან, სპილენძის ან უჟანგავი ფოლადის სარქვლის ბირთვით. სამონტაჟო წერტილების დასრულების შემდეგ სახელური თავისუფლად უნდა ბრუნავდეს შეფერხების გარეშე; შემდეგ სარქველი მზად არის გამოსაყენებლად.
