Bulkhead ეკლიანი იარაღი

Shenchi წარმოგიდგენთ მაღალი ხარისხის ნაყარი ეკლიანი ფიტინგები, სპეციალურად შექმნილი შლანგების გადასატანად აღჭურვილობის პანელებში, ხოლო საიმედო დალუქვას უზრუნველყოფს. დამზადებულია სპილენძის, SUS304 და SUS316L უჟანგავი ფოლადისგან, ეს ფიტინგები გვთავაზობენ ძლიერ კოროზიის წინააღმდეგობას და შესაფერისია სამუშაო პირობების ფართო სპექტრისთვის.

პროდუქტის სტრუქტურა

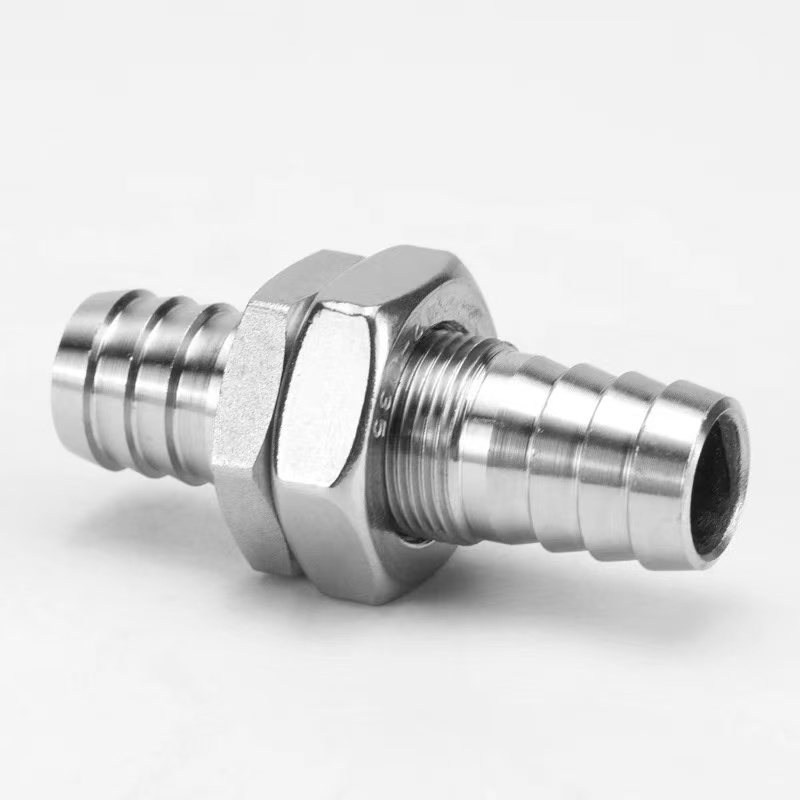

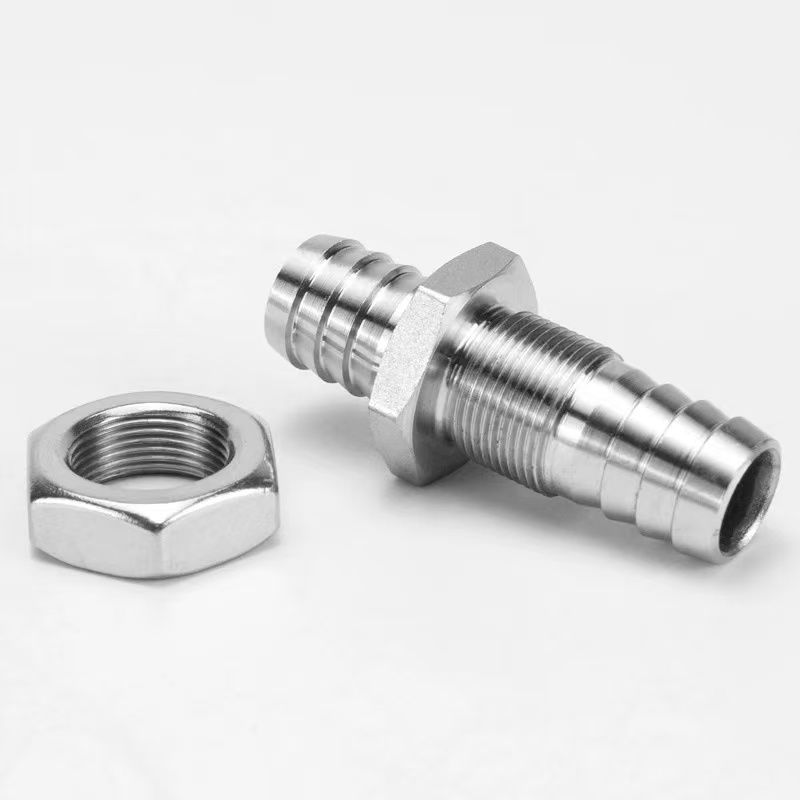

Bulkhead Barbed Fitting-ის სტრუქტურა მოიცავს ნაყარის ძაფებს, საკეტის კაკალს და ეკლიანი შლანგის კავშირებს. ინსტალაციის დროს საჭიროა მხოლოდ პანელის ხვრელი; თხილის გამკაცრება დაასრულებს ფიქსაციისა და დალუქვის პროცესს.

ეკლიანი ბოლო აღჭურვილია მოცურების საწინააღმდეგო ღარების დიზაინით, რაც უზრუნველყოფს უსაფრთხო კავშირს შლანგის სამაგრით გამოყენებისას. ეს ფიტინგები ფართოდ გამოიყენება საკონტროლო კაბინეტებში, წყლის გამწმენდ მოწყობილობებში, სამედიცინო ინსტრუმენტებში და სხვა დაკავშირებულ სფეროებში.

პროდუქტის სპეციფიკაციები

სტრუქტურული უპირატესობები

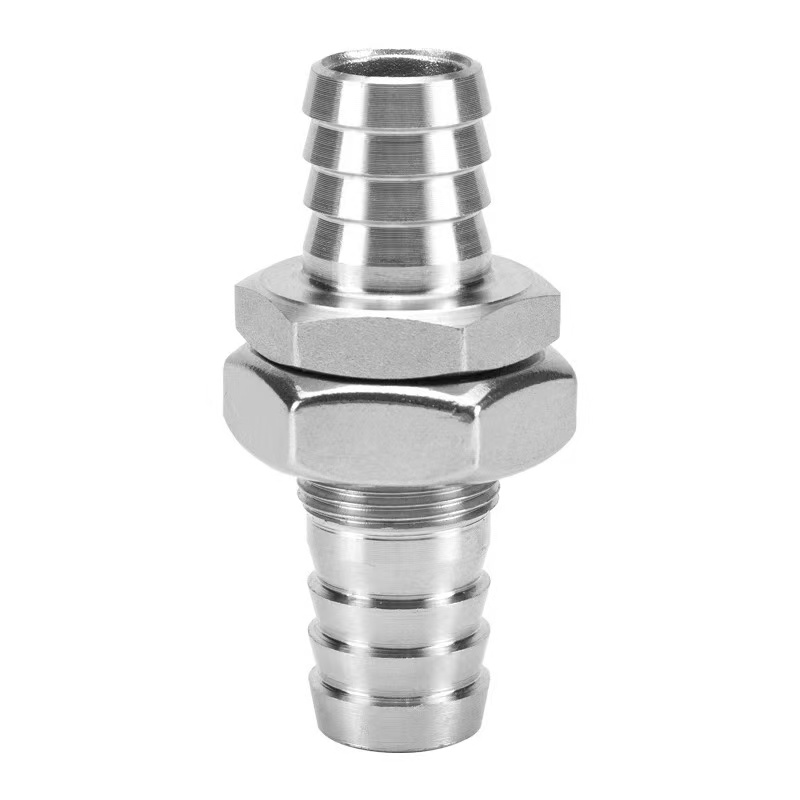

Bulkhead Barbed Fitting არის მილის ფიტინგი, რომელიც სპეციალურად შექმნილია შლანგების გადასაყვანად აღჭურვილობის პანელების, შიგთავსების ან ნაყარების მეშვეობით, ფიქსირებული დალუქვის უზრუნველყოფისას. მის ძირითად სტრუქტურაში შედის ნაყარი ძაფის განყოფილება, საკეტი კაკალი, დალუქვის შუასადებები და ეკლიანი შლანგი. ინსტალაციის დროს პანელზე საჭიროა მხოლოდ შესაბამისი დიამეტრის ხვრელის გაკეთება. ფიტინგის ძაფის მონაკვეთი გადის ხვრელში და თხილი იკვრება საპირისპირო მხრიდან, რათა დასრულდეს ფიქსაციისა და დალუქვის პროცესი.

1. ნაყარის ფიქსაციის სტრუქტურა:ძაფის მონაკვეთის სიგრძე ადაპტირებულია პანელის საერთო სისქეზე. მას შემდეგ, რაც საკეტი კაკალი გამკაცრდება, ის ქმნის მყარ ფიქსაციას პანელთან, რაც უზრუნველყოფს, რომ ფიტინგი დარჩეს უსაფრთხოდ, თუნდაც გარე გამწევ ძალების პირობებში.

2. ეკლიანი შლანგის კავშირი:პანელის ერთ ან ორივე მხარეს გამოსახულია ეკლიანი შეკუმშული კბილები შლანგის ჩასართავად და დალუქული კავშირის შესაქმნელად შლანგის სამაგრით. ეკლიანი ბოლო იღებს ორმაგი მოცურების საწინააღმდეგო ღარების დიზაინს, რაც შესთავაზებს მნიშვნელოვნად უფრო მაღალ წინააღმდეგობას, ვიდრე ჩვეულებრივი ფიტინგები.

3. დალუქვის სისტემა:პანელის ორივე მხარეს არის რეზინის შუასადებები ან O-რგოლები. თხილის დაჭიმვისას, დალუქვის შუასადებები შეკუმშულია, რის შედეგადაც მიიღწევა წყალგაუმტარი და მტვრისგან მჭიდრო დალუქვა პანელის გახსნისას, დაცვის მაჩვენებლით IP65-მდე ან უფრო მაღალი.

ინსტალაციის მეთოდი

Shenchi-ის გამძლე ნაყარი ეკლიანი ფიტინგები მარტივი ინსტალაციაა. უსაფრთხო და დალუქული კავშირის მიღწევა შესაძლებელია მხოლოდ ექვსი ნაბიჯით:

ნაბიჯი 1: პანელის ხვრელის მომზადება

პანელზე გააკეთეთ შესაბამისი მრგვალი ხვრელი ძაფის განყოფილების გარე დიამეტრის საფუძველზე. დარწმუნდით, რომ ხვრელის კიდე არის გლუვი და ბურღული, რათა თავიდან აიცილოთ დალუქვის შუასადებები.

ნაბიჯი 2: დააინსტალირეთ დალუქვის შუასადებები

გადაიტანეთ ჩართული EPDM დალუქვის შუასადებები ძაფის განყოფილებაზე, დააჭირეთ მას დასამაგრებელ ფუძეს. თუ დალუქვა საჭიროა პანელის ორივე მხარეს, მოათავსეთ თითო შუასადებები თითოეულ მხარეს.

ნაბიჯი 3: ჩასმა პანელის მეშვეობით

ჩადეთ ძაფის განყოფილება ხვრელში პანელის ერთი მხრიდან, დარწმუნდით, რომ ფიტინგის ბაზა დაუკავშირდება პანელს შორის დალუქვის შუასადებს.

ნაბიჯი 4: გამკაცრეთ საკეტი თხილი

პანელის მოპირდაპირე მხრიდან ძაფის განყოფილებაზე გადაახვიეთ საკეტი და ნელ-ნელა გაამაგრეთ ქანჩით. რეკომენდებული ბრუნვის მომენტი: 5–8 N·m სპილენძის მასალებისთვის და 8–12 N·m უჟანგავი ფოლადისთვის. დამაგრების დროს შეინახეთ ფიტინგის კორპუსი სტაციონარული.

ნაბიჯი 5: შეაერთეთ შლანგი

აირჩიეთ სპეციფიკაცია, სადაც ბარბის გარე დიამეტრი 0,5–1 მმ აღემატება შლანგის შიდა დიამეტრს. ჩადეთ შლანგი ვერტიკალურად ეკლიანი ბოლოზე, სანამ არ მიაღწევს ძირს. მაღალი წნევის გამოყენებისთვის გამოიყენეთ უჟანგავი ფოლადის შლანგის სამაგრი და დაამაგრეთ იგი მეორე და მესამე წვეტებს შორის.

ნაბიჯი 6: ბეჭდის მთლიანობის ტესტი

შეასრულეთ სტატიკური წნევის ტესტი 1,5-ჯერ სამუშაო წნევაზე. თუ სამი წუთის განმავლობაში არ არის გაჟონვა, ინსტალაცია კვალიფიცირებულია.
